Смесительные узлы серии SUM(H)-U

Упрощенная конструкция с кранами с быстросъемным соединением в первичном контуре, без байпаса.
Подобрать узел
Скачать каталог
Скачать паспорт

Применение

Смесительные узлы серии SUM(H)-U применяются в системах вентиляции для  регулирования мощности водяных нагревателей посредством 3-ходового клапана с приводом, который обеспечивает смешивание прямого и обратного теплоносителя. Данная схема обеспечивает постоянный  расхода теплоносителя во вторичном контуре.

Принцип работы

SUM(H)-U-работа

Для обеспечения полной мощности воздухонагревателя вход трехходового клапана на линии подачи полностью открыт, при этом подмес обратного теплоносителя не осуществляется (весь теплоноситель, поступающий из котла, проходит через воздухонагреватель). Для уменьшения мощности воздухонагревателя привод трехходового клапана перемещает вал клапана в положение, обеспечивающее подмес обратного теплоносителя, тем самым плавно понижая температуру теплоносителя, протекающего через воздухонагреватель. При этом избыток горячего теплоносителя при индивидуальной системе отоплении  возвращается через байпасную линию в контур котла. Уровень протока регулируется балансировочным вентилем в байпасной линии. При центральной системе отопления балансировочный вентиль байпасной линии обычно закрыт. Если расход тепла отсутствует, то вход клапана на линии подачи закрывается и теплоноситель начинает циркулировать в контуре смесительного узла

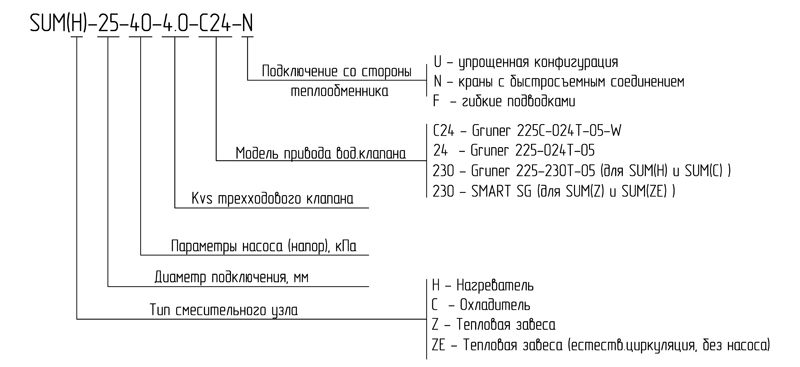

Расшифровка обозначений

   свернуть

Технические характеристики

Расшифровка обозначений
НаименованиеKvs клапанаТип насосаМощность и ток насоса по ступеням, Вт (А) Iст./ IIПрисоединительный размер, дюймВес Нетто (не более), кгЦена
SUM(H)-25-40-1,0-C24-U125-4032(0,15)/ 48(0,22)/ 62(0,28)1"6,127 700
КУПИТЬ
SUM(H)-25-40-1,6-C24-U1.625-4032(0,15)/ 48(0,22)/ 62(0,28)1"6,127 700
КУПИТЬ
SUM(H)-25-40-2,5-C24-U2.525-4032(0,15)/ 48(0,22)/ 62(0,28)1"6,127 700
КУПИТЬ
SUM(H)-25-40-4,0-C24-U425-4032(0,15)/ 48(0,22)/ 62(0,28)1"6,528 100
КУПИТЬ
SUM(H)-25-60-4,0-C24-U425-6055(0,25)/ 70(0,35)/ 100(0,45)1"6,828 400
КУПИТЬ
SUM(H)-25-60-6,3-C24-U6.325-6055(0,25)/ 70(0,35)/ 100(0,45)1"6,828 400
КУПИТЬ
SUM(H)-25-80-6,3-C24-U6.325-80135(0,6)/ 190(0,85)/ 225(1,0)1"9,130 700
КУПИТЬ
SUM(H)-25-80-10,0-C24-U1025-80135(0,6)/ 190(0,85)/ 225(1,0)1"1032 250
КУПИТЬ
SUM(H)-32-80-16,0-C24-U1632-80135(0,6)/ 190(0,85)/ 225(1,0)1 ¼"12,337 350
КУПИТЬ
SUM(H)-32-120-10,0-C24-U1032-120500 (2,5)1 ¼"14,960 900
КУПИТЬ
SUM(H)-32-120-16,0-C24-U1632-120500 (2,5)1 ¼"15,862 850
КУПИТЬ
SUM(H)-40-120-25,0-C24-U2532-120500 (2,5)1 ½"19,470 550
КУПИТЬ
SUM(H)-50-120-40,0-C24-U4032-120500 (2,5)2"25,682 500
КУПИТЬ
SUM(H)-32-160-10,0-C24-U1025-160700 (3,4)1 ¼"20,574 900
КУПИТЬ
SUM(H)-32-160-16,0-C24-U1625-160700 (3,4)1 ¼"21,376 600
КУПИТЬ
SUM(H)-40-160-25,0-C24-U2525-160700 (3,4)1 ½"24,983 950
КУПИТЬ
SUM(H)-50-160-40,0-C24-U4025-160700 (3,4)2"3195 700
КУПИТЬ
SUM(H)-32-200-16,0-C24-U1625-2001000 (4,9)1 ¼"22,287 300
КУПИТЬ
SUM(H)-40-200-25,0-C24-U2525-2001000 (4,9)1 ½"25,894 650
КУПИТЬ
SUM(H)-50-200-40,0-C24-U4025-2001000 (4,9)2"32106 450
КУПИТЬ
Примечание: питание привода клапана — 24 VDC; параметры управление приводом клапана — плавное (0)2–10 В или (0)4–20 мА; питание насоса — 220В/50Гц Под заказ: питание привода 220VAC; параметры управления приводом клапана — трехпозиционное.

Конструкция
Монтаж
Условия эксплуатации
Комплектация

SUM(H)-U-конструкция Смесительные узлы являются цельносборными конструкциями и состоят из следующих элементов:

  • шаровые краны (1), предназначенные для отключения узла от тепловой сети и нагревателя;
  • фильтр грубой очистки (2), предназначенный для очистки теплоносителя от загрязнений;
  • трехходовой клапан с электроприводом GRUNER 225C-24T-05-W с плавным управлением (3), предназначенный для регулирования мощности водяных нагревателей. Регулирование осуществляется изменением температуры входящего теплоносителя при смешивании прямого и обратного теплоносителя, при этом поток теплоносителя через теплообменник остается постоянным;
  • насос 25-40, или 25-60, или 25-80 (4), имеющий три скорости вращения вала, оснащенный электродвигателем с мокрым ротором. Насос необходим, прежде всего, для компенсации потерь в смесительном узле и на теплообменнике. Также насос является одним из элементов системы защиты теплообменника от замораживания;
  • обратный клапан (5). Обратный клапан предотвращает перетекание обратного теплоносителя в подающую линию.

SUM(H)-U-монтаж

Узел монтируется посредством шаровых кранов с накидными гайками на быстроразъемных соединениях типа «американка» с 2-х сторон подключения первичного контура и к резьбовым соединениям вторичного контура.

Если теплоносителем является вода, узел устанавливается только внутри помещения, где поддерживается постоянная температура, которая не должна понизиться до точки замерзания.

Установка в наружном помещении возможна только при использовании в качестве теплоносителя незамерзающих жидкостей (например: раствора этиленгликоля).

Узел устанавливается так, чтобы вал мотора насоса находился в горизонтальном положении.

Смесительные узлы монтируются при помощи самостоятельных хомутов на стену, воздуховод или вспомогательную конструкцию. Не допускается переносить на детали смесительного узла механические нагрузки от присоединительного трубопровода.

Установка смесительного узла должна производиться таким образом, чтобы отстойник фильтра был направлен вниз (смотри рисунок 1 и 2), в противном случае грозит повышенное засорение сетки фильтра и его засорение, которое повлечёт за собой снижение мощности обогревателя и риск его замерзания.

При монтаже узла выше уровня нагревателя необходимо обеспечить отвод воздуха посредством установки воздухоотводчиков.

Для снижения инерционности системы смесительный узел должен устанавливаться на минимальном расстоянии от нагревателя.

Возможна правая и левая сторона подключения. Благодаря тому, что соединения основных элементов смесительных узлов выполнены на быстроразъемных соединениях типа «американка», можно самостоятельно изменить сторону подключения смесительного узла с правой на левую.

SUM(H)-U-левое-правое подключение

Возможно любое оснащение узла дополнительным оборудованием. Любой узел самостоятельно можно легко дооснастить набором дополнительных узлов на быстроразъемных соединениях типа «американка» под любую конфигурацию.

Теплоноситель (вода или антифриз) протекающий через смесительный узел не должен содержать твёрдых примесей и агрессивных химических веществ, способствующих коррозии или химическому разложению меди, латуни, нержавеющей стали, пластмасс, резины и чугуна. Предельно допустимые эксплуатационные параметры теплоносителя для смесительных узлов прямой конфигурации:

  • максимальная температура теплоносителя — +110°С;
  • максимальное давление — 1 МПа;
  • минимальное рабочее давление — 0,2МПа.
При эксплуатации смесительного узла на теплоносителе с температурой более +110°С (перегретая вода) необходимо использовать смесительные узлы обратной конфигурации. Отстойник фильтра необходимо периодически (раз в 3 месяца) проверять, откручивая пробку отстойника, и при необходимости прочищать.

  • смесительный узел — 1 шт;
  • привод 3-х ходового клапана — 1 шт;
  • технический паспорт изделия — 1 шт;
  • упаковка — 1 шт.
